ABB變頻器的控制面板（控制盤）相當于一個人機界面，他是人與變頻器溝通的橋梁。通過這個人機界面，我們可以操控變頻器。但是這個界面顯示的數據，都是什么意思吶？
進入控制面板的顯示頁面，不同位置可以顯示ABB變頻器的運行狀態。通過這些數據，我們可以分析出變頻器的運行問題。
下面一些描述供您參考：

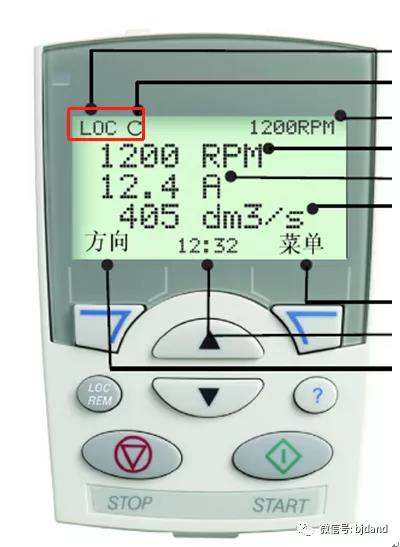

控制地選擇（上圖）：
- “LOC”:控制盤控制：“REM”:外部控制
- 假如變頻器不能遠程控制，要查看是不是顯示“REM”
- 假如變頻器不能本地控制，要查看是不是顯示“LOC”

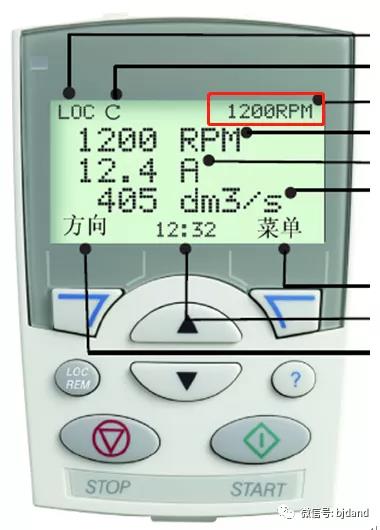

速度給定值/頻率給定值/轉矩給定值（上圖）
通過觀察這個部位的顯示數據，可以了解到速度給定值/轉矩給定值/頻率給定值是不是被變頻器接收到。如果顯示數據為0，找問題的思路就要在給定值參數設置或給定值接線方面入手
旋轉方向（上圖）
通過觀察這個部位的狀態，可以判斷變頻器是處于運行狀態（正向/反向）或停止?fàn)顟B(tài)（箭頭左轉/右轉或不動）
舉例：假如電機不轉，要先看這個部位箭頭狀態，如果箭頭在旋轉，表明變頻器已經運行，找問題思路在電機接線或其他問題，如果箭頭不旋轉，那就要考慮是變頻器設置或接線問題

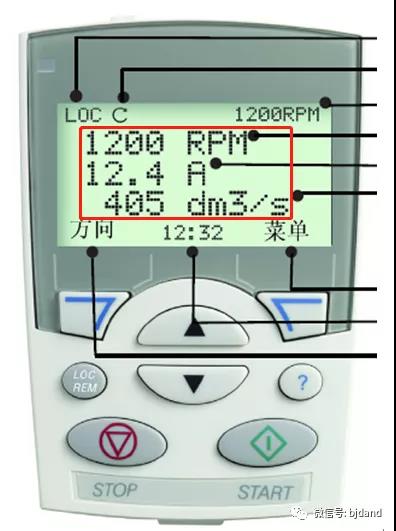

實際運行數據顯示（上圖）：顯示3個實際信號
通過觀察這些實際信號數據，也可以了解到變頻器的實際運行狀態
舉例：比如現在電機轉速上不去，達不到電機額定轉速，觀察實際電機轉矩已經超過了100%，這個問題大多數是由于電機負載過重引起的

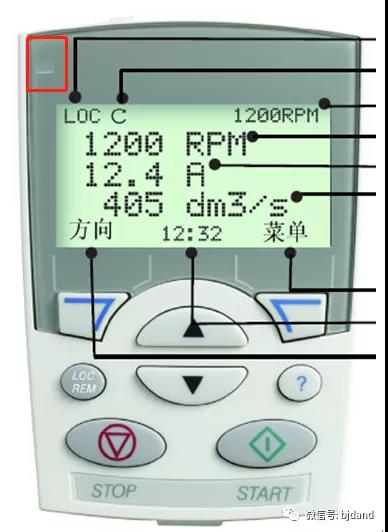

電源指示燈（上圖）：指示燈的狀態也反映了變頻器的運行狀態
正常情況下：指示燈顯示綠色
舉例：比如指示燈顯示紅色，表明變頻器現在是故障狀態，要檢查原因
再比如，指示燈不亮，問題在控制面板的連接或變頻器電源輸入，所以，指示燈不同的狀態顯示變頻器不同的問題

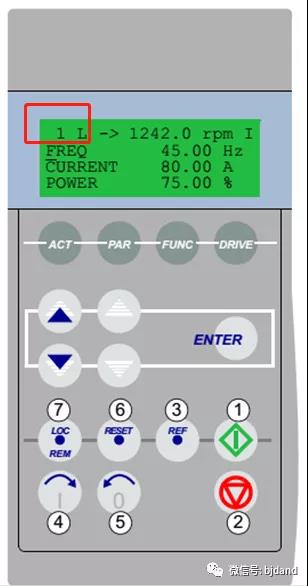

- 控制盤最左上角的數字顯示變頻器不同的ID地址（上圖）
- 顯示數字1，代表控制面板顯示的是逆變程序
- 顯示數字2，代表控制面板顯示的是整流程序

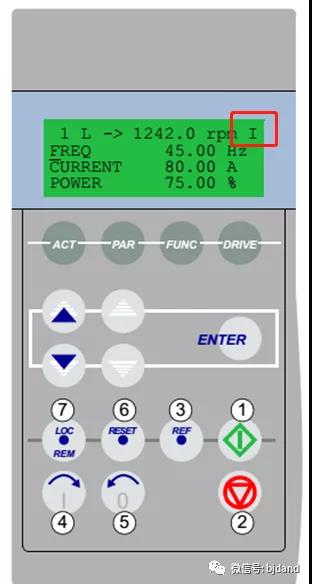

- 控制盤最右上角的字母（上圖）顯示的是變頻器的狀態（運行/停止）
- 顯示O，代表變頻器處于停止?fàn)顟B(tài)，變頻器已經做好運行準備
- 顯示I，代表變頻器已經接收到運行信號，已經開始運行
- 無任何顯示，表明變頻器不具備啟動條件，要查明原因
舉例：比如電機不轉，可以查看這個狀態指示是不是變成I
變成I，問題在外圍電機接線或其他問題，沒變化，檢查啟動信號或接線。由此看來通過觀察狀態可以判斷問題。
