在使用過程中，安川GA700變頻器如果出現故障代碼，可以參考下表進行排查，本表提供從B到G開頭的故障代碼詳細介紹

以下是丹佛斯VLT5000變頻器的故障代碼表：

上表中，如果在警告和報警下面都標有叉號，表示先給出警告，再給出報警。這種情況還表示可以設定特定故障是否會導致警告或報警。例如，在參數404 制動檢查中就可以進行這種設定。在跳閘后，報警和警告都將閃爍，但在故障排除后，只有報警還將繼續閃爍。復位后，變頻器就已準備好再次開始運行了。

WARNING 1（警告1） 低于10V (10 VOLT LOW)：
控制卡端子50 的10V 電壓低于10V。 從端子50 斷開一些負載，因為10V 電源已經過 載。最大電流為17 mA，最小電阻為590 Ω。

WARNING/ALARM 2（警告/報警2）電流/電壓過低(LIVE ZERO ERROR)：
端子60 的電流信號低于在參數315 端子60， 最小標定中所設置值的50%。

WARNING/ALARM 3（警告/報警3） 無電動機(NO MOTOR)：
電動機檢查功能（請參閱參數122）指示電動 機未連接到變頻器的輸出端。

WARNING/ALARM 4（警告/報警4） 相位故障(MAINS PHASE LOSS)：
電源的相位丟失或主電源電壓太不穩定。 如果變頻器上的輸入整流器出現故障，
也會顯示此信息。 檢查變頻器的供電電壓和電流。

WARNING 5（警告5） 電壓過高警告 (DC LINK VOLTAGE HIGH)：
中間電路電壓（直流）高于控制系統的過電壓 極限。變頻器仍保持啟用狀態。

WARNING 6（警告6） 電壓過低警告(DC LINK VOLTAGE LOW)：
中間電路電壓（直流）低于控制系統的欠壓極 限。變頻器仍保持啟用狀態。

WARNING/ALARM 7（警告/報警7） 過電壓(DC LINK OVERVOLT)：
如果中間電路電壓（直流）高于逆變器的過 電壓極限（請參閱下表），則變頻器將在參 數410 中設置的時間后跳閘。 此外，顯示器還將顯示該電壓。通過連接制動電阻器 （如果變頻器帶有整體式制動斬波器EB 或SB）或通 過延長在參數410 中選定的時間，可以消除故障。此 外，還可以在參數400 中啟用制動功能/過電壓控制。

WARNING/ALARM 8（警告/報警8） 欠壓(DC LINK UNDERVOLT)：
如果中間電路電壓（直流）低于逆變器的電 壓下限（請參閱上一頁中的表），則它將檢 查是否已連接24 V 電源。 如果未連接24 V 電源，則變頻器將在給定時間
后跳閘，時間長度由所使用的設備決定。 此外，顯示器還將顯示該電壓。檢查供電電壓是 否與變頻器相匹配，請參閱技術數據。

WARNING/ALARM 9（警告/報警9） 逆變器過載(INVERTER TIME):
逆變器的電子過熱保護裝置顯示變頻器將因過載（電 流過高，持續時間過長）而切斷電源。逆變器電子熱 保護裝置的計數器將在電流達到上限的98% 時給出警
告，并在達到上限的100% 時跳閘，并給出報警。只 有在當計數器低于上限的90% 后，變頻器才能復位。 故障原因是變頻器過載，電流超過上限 且持續時間過長。

WARNING/ALARM 10（警告/報警10） 電動機過熱(MOTOR TIME)：
電子熱保護裝置(ETR) 顯示電動機過熱。用參數 128 可選擇當計數器達到100% 時，變頻器給出警告還是給出報警。故障原因是電動機過載，電流超過 電動機預設額定電流的100%，且持續時間過長。檢查電動機參數102-106 設置是否正確。

WARNING/ALARM 11（警告/報警11） 電動機熱敏電阻(MOTOR THERMISTOR)：
熱敏電阻或熱敏電阻連接已經斷開。用參數128 可選擇變頻器是給出警告還是給出報警。檢查熱 敏電阻是否正確地連接在端子53 或54（模擬電 壓輸入）和端子50（+10V 電源）之間。

WARNING/ALARM 12（警告/報警12） 轉矩極限(TORQUE LIMIT)：
轉矩高于參數221（在電動機運行時）中的值或轉 矩高于參數222（在進行再生操作時）中的值。

WARNING/ALARM 13（警告/報警13） 過流(OVERCURRENT)：
超過了逆變器電流峰值上限（約為額定電流的 200%）。警告將持續約1-2 秒鐘，隨后變頻器就會跳 閘并給出報警。關閉變頻器，檢查電動機主軸是否可 旋轉，并檢查電動機功率是否與變頻器相匹配。 如果選擇了擴展機械制動控制，則可在外部復位跳閘。

ALARM: 14（報警：14） 接地故障(EARTH FAULT)：
輸出相通過電動機與變頻器之間的電纜或 電動機本身向大地放電。 關閉變頻器，排除接地故障。

ALARM: 15（報警：15） 開關模式故障(SWITCH MODE FAULT)：
開關模式電源（內部±15V 電源）故障。 請咨詢Danfoss 供應商。

ALARM: 16（報警：16） 短路(CURR.SHORT CIRCUIT)：
電動機端子或電動機本身發生短路。 斷開變頻器的電源，排除短路故障。

WARNING/ALARM 17（警告/報警17） 標準總線超時(STD BUS TIMEOUT)
變頻器失去通訊能力。 只有當參數514 設置為不同于OFF（關）的值時，才啟用該警告。 如果參數514 已設置為停止并跳閘，則變頻器將先給出一個警告，然后減速只至跳閘，同時給出報警。 可增大參數513 總線時間間隔。

WARNING/ALARM 18（警告/報警18） HPFB 總線超時(HPFB BUS TIMEOUT)
變頻器失去通訊能力。 只有當參數804 設置為不同于OFF（關）的值時，才啟用該警告。 如果參數804 已經設置為停止并跳閘，則變頻器將先 給出一個警告，然后減速只至跳閘，同時給出報警?？稍龃髤?shù)803 總線時間間隔。

WARNING 19（警告19） 功率卡EEprom 故障 (EE ERROR POWER CARD)
功率卡EEPROM 發生故障。變頻器仍可繼續工作，但在下次上電時可能會失靈。請咨詢Danfoss 供應商。

WARNING 20（警告20） 控制卡EEprom 故障 (EE ERROR CTRL CARD)
控制卡EEPROM 發生故障。變頻器仍可繼續工作，但 在下次上電時可能會失靈。請咨詢Danfoss 供應商。

ALARM 21（報警21 ） 自動優化正常 (AUTO MOTOR ADAPT OK)
自動電動機調諧正常，這時就可以開始運行變頻器了。

ALARM: 22（報警：22） 自動優化不正常 (AUTO MOT ADAPT FAIL)
在自動電動機調整過程中發現故障。顯示器中顯示的 文字表明故障信息。文字后面的數字為錯誤代碼， 這些代碼可在故障日志（參數615 中）中看到。

拆開側板發現這個ABB變頻器內置電抗器的。 檢查冷卻風扇的控制回路，從三相進線處取二相電，經過快熔后到一個380/220V隔離變壓器，變壓器輸出的220V電壓作為冷卻風扇電源，使用萬用表檢查快熔及變壓器都是正常的。

該變頻器主電源通電后，冷卻風扇也應該得電運轉，在變頻器的設計中，冷卻風扇主電路內串有一個繼電器，這個繼電器由變頻器運行命令控制，當變頻器運行時，冷卻風扇繼電器閉合，風扇運行。

繼續檢查，發現冷卻風扇為單相電容啟動，由于啟動電容爆裂損壞，使得冷卻風扇無法運行。

接著使用萬用表檢查風扇內部的繞組，發現主繞組副繞組都正常，這里要注意一下：測量風扇時注意不能讓風扇葉轉動， 因為風扇轉子有剩磁，在轉子轉動過程中風扇處于發電狀態，在這個狀態下測量電阻值是很難測準的。

根據損壞的啟動電容容值，購買了一個相同電壓450V 6UF電容，更換后故障解除。

然后對變頻器進行上電測試，但是一上電便顯示過電流（OC）故障。檢測U、V、W端子，發現三相電壓無輸出。

重新拆機，對驅動卡進行詳細檢測，該變頻器驅動卡上光耦為PC923和PC929，它們與SN0357配合使用以傳輸OC信號。

查看PC923的相關參數：輸入IF電流5∽20mA，電源電壓15∽35V，輸出峰值電流±0.4A，隔離電壓5000V，開通/關斷時間0.5μs。可直接驅動50A/1200V以下的IGBT模塊。PC923的電路結構同TLP250等相近，但輸出引腳不一樣。5、8腳之間可接入限流電阻，限制輸出電流以保護內部V1、V2三極管。常規應用，是將5、8腳短接，接入供電電源的正極。如果將輸出側引線改動一下，也可以與TLP520、3120等互為代換。

按照原理，PC923的 2、3腳為光電二極管輸入電路，2腳為光電二極管的陽極，3腳為光電二極管的陰極，按常理說，一般2腳常由+5V供電再經穩壓處理給出4V左右的激勵電源，而3腳接CPU的脈沖輸出端，低電平輸出有效，即輸出時從PC923的3腳拉入電流，使二極管導通。有觸發脈沖輸入且頻率較低時，3腳為3V上下的擺動電壓，當頻率上升時，該腳約為此3V電壓逐漸趨于穩定。無輸出時，3腳為4V左右的高電平（同2腳電平值相等）。

但是在實機測量PC923光耦的脈沖輸入引腳時，卻發現3腳的電平高，而2腳電平低。這是導致U、V、W無輸出的關鍵原因。 現在檢測的結果如下：未輸入運行指令時，3腳為0.5V高電平，2腳為接近0V的低電平；當輸入運行指令時，3腳降為0.2V，有高低電平的變化，說明CPU的脈沖已經到達了PC923。開始檢修時走了一個彎路，只注意了高、低電平的變化，并未注意電壓值的大小。顯然是2腳供電電壓的丟失，使 IGBT管得不到激勵脈沖，因而變頻器無輸出電壓。

檢查2腳供電為一只三極管和穩壓管的簡單串聯穩壓電源，三極管基極偏流電阻開路，導致供電電壓為零。更換偏流電阻后，測PC923的2、3腳電壓恢復正常。變頻器接受運行指令后，U、V、W端子有了輸出。

接下來解決通電時持續出現的OC故障。對負責傳輸OC信號的SN0357光耦進行測量，結果顯示輸入側兩個引腳的電壓為零，表明沒有OC信號輸入。同時，光耦輸出側的電壓為0.5V，這是不正常的。在沒有OC信號的情況下，兩個引腳之間的電壓應為5V（一個引腳連接到5V接地電平）。

這說明表明信號輸出引腳上的5V上拉電阻出現了問題，可能已改變或開路。因此，CPU錯誤地將這種情況解釋為從驅動電路接收到了OC信號，從而觸發了警報。在信號輸出引腳與5V電源之間連接一個10k電阻解決了這個問題。隨后的通電測試顯示信號輸出引腳電壓為5V，變頻器不再報OC故障。

一、調試前準備
確認電機與變頻器已正確連接，且電機處于空載狀態 。

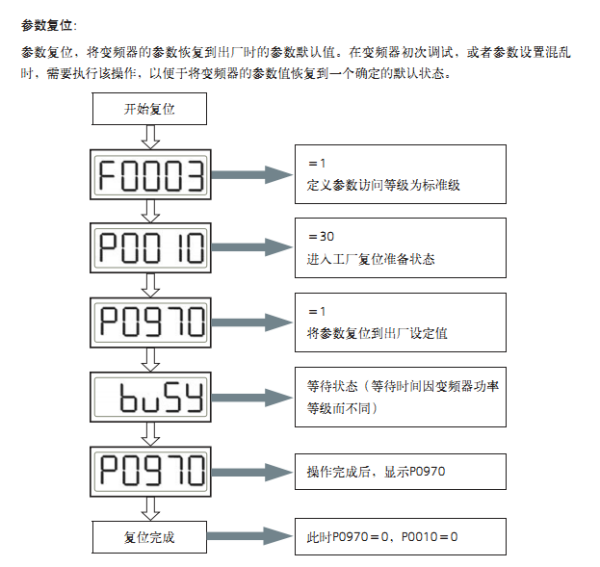

二、 恢復出廠設置

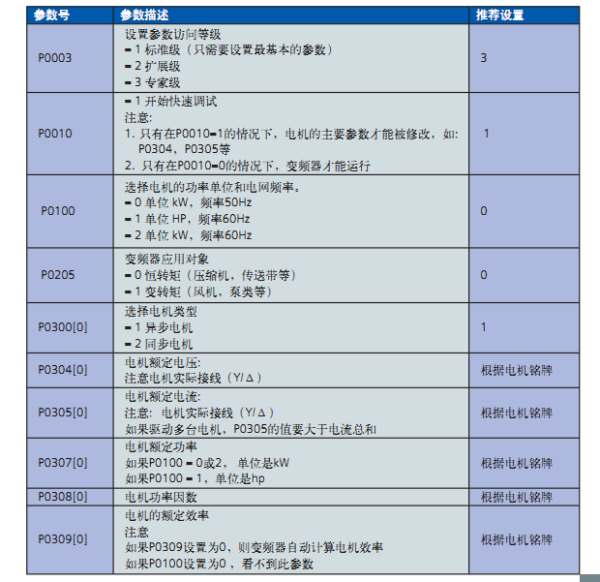

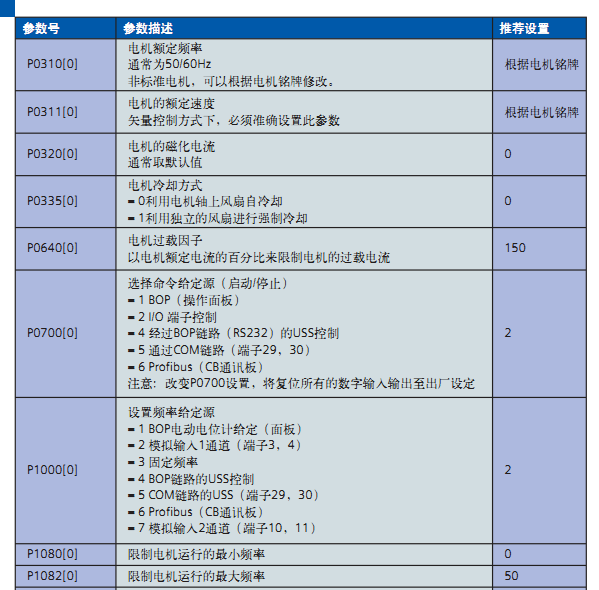

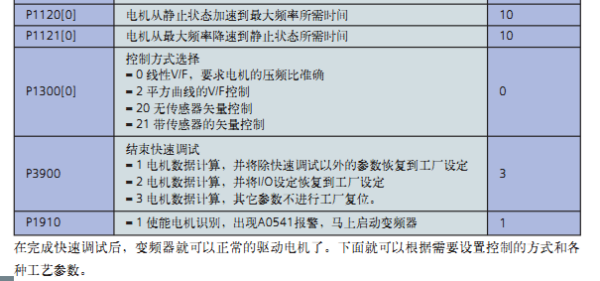

三、設定電機參數

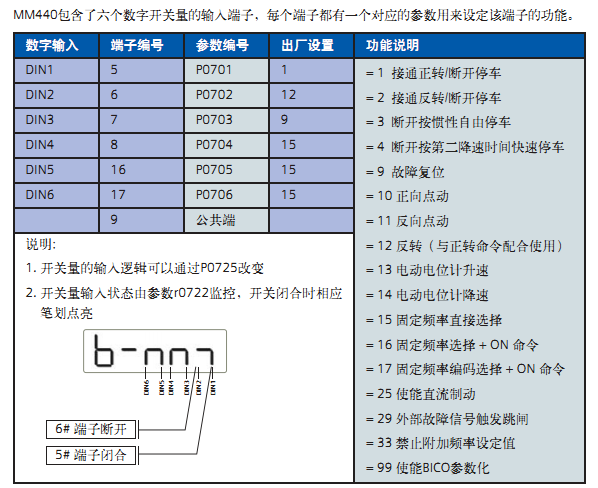

四、設定開關量輸入信號參數

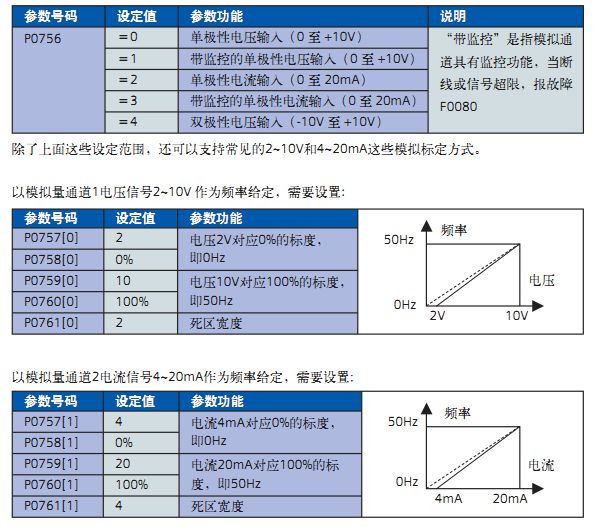

如果使用模擬量控制頻率需要設定模擬量相關參數

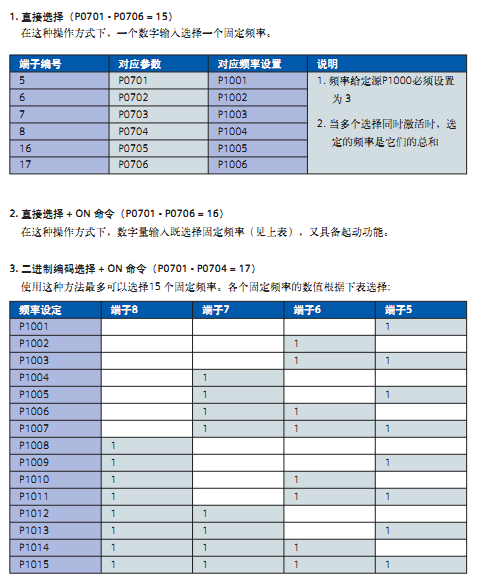

如果使用多段速功能需要設定多段速參數

下面是參數設置實例，僅供參考：

• DIP開關為2 ? OFF=50HZ （一般為默認，不用調
• P0010=1 ? ? ? 調試參數過濾器：快速調試
• P0003=1 ? ? ? 用戶訪問級：標準級，可以訪問最經常使用的一些參數
• P0100=0 ? ? ? 使用地區：歐洲[kW]，缺省值50Hz
• P0304=380V ? ?電機額定電壓：
• P0305=28A ? ? 電機額定電流
• P0307=11KW ? 電機額定功率
• P0310=50Hz ? ?電機額定頻率
• P0311=726 ? ? ?電機額定速度
• P0700=1 ? ? ? ?選擇命令源：BOP（鍵盤）設置
• P1000=1 ? ? ? ?頻率設定的選擇：電動電位計給定
• P3900=1 ? ? ? ?快速調試結束 ? ? ? 顯示BUSY

按面板上電機啟動鍵起動電機后停止再進行其它的設置

• P0003=3 ? ? ? ?用戶訪問等級：專家級（可以訪問所有參數）
• P0700=2 ? ? ? ?選擇命令源：由端子排輸入
• P1000=2 ? ? ? ?頻率設定值的選擇：模擬量給定
• P0701=9 ? ? 5號端子 ? ? 數字輸入1的功能，故障確認
• P0702=0 ? ? 6號端子 ? ? 數字輸入2的功能，禁止輸入
• P0703=1 ? ? 7號端子 ? ?數字輸入3的功能，ON/OFF1（接通正轉/停車命令1）
• P0704=2 ? ? 8號端子 ? ?數字輸入4的功能，ON reverse/OFF1（接通反轉/停車命令1）
• P0971=1 ? ? 從RAM到EEPROM的數據傳送
• BUSY ? ? ? 調試結束

以一臺37kW變頻器為例，該變頻器故障現象為：運行當中出現隨機停機現象，可能幾天停機一次，也可能幾個小時停機一次，當停機后重新啟動時，接觸器噠噠跳動，有時會起動失敗，而且操作面板不顯示故障代碼。重復多次后，有時又能啟動成功，并運轉一段時間。

將變頻器從現場拆回，將控制板拆下，將熱繼電器的端子短接，以防進入熱保護狀態不能試機；將充電接觸器的觸點檢測端子短接，以防進入低電壓保護狀態不能試機，但是檢查下來找不到異常，所有功能都是好的。

又將控制板裝回機器，上電試機，起動時充電接觸器噠噠跳動，不能起動。拔掉12CN插頭散熱風扇的連線，為開關電源減輕負載后，情況大為好轉，起動成功率上升。

仔細觀察，起動過程中顯示面板的顯示亮度有所降低，因此判斷故障為開關電源帶負載能力差。

接下來拆下電源/驅動板，送入直流500V維修電源，單獨檢修開關電源電路。該變頻器開關電源電路為單端正激式隔離型開關穩壓電源。電路由分立元件組成，這種電路故障率較低。由開關管和分流控制管構成振蕩和穩壓電路的主干，外圍電路極其簡潔。

進一步檢測發現，開關電源的次級繞組及后續整流濾波電路，各路電源輸出空載時，輸出電壓為正常值。將各路電源輸出加接電阻性負載（如50歐5W電阻），電壓值略有降低；24V接入散熱風扇和繼電器負載后，5V降為 4.7V，此時屏顯及其它操作均正常。但若使變頻器進入啟動狀態，則出現繼電器噠噠跳動，間或出現“直流電壓低”、“CPU與操作面板通訊中斷”等故障代碼，使操作失敗。

測量中，當 5V降為 4.5V以下時，則變頻器馬上會從啟動狀態變?yōu)榇龣C(jī)狀態。但詳查各電源負載電路，均無異常。

因此分析：控制電源帶負載能力差的判斷是正確的。由于CPU對電源的要求比較苛刻，不低于4.7V時，尚能勉強工作；但當?shù)陀?.5V時，則被強制進入“待機狀態”；在4.7V到4.5V之間時，則檢測電路工作，CPU發出故障報警。

接下來，遍查開關電源的相關元器件，竟發現“無一損壞”！無奈之下，試將U1（KA431AZ）的基準電壓分壓電阻之一的R1（5101）并聯電阻試驗，其目的是改變分壓值而使輸出電壓上升。測輸出電壓略有上升，但帶載能力仍差。該機的開關管Q2為高反壓和高放大倍數的雙極型三極管（NPN功率管），型號為QM5HLL-24；Q1為分流控制管，電路對這兩只管子的參數有較嚴格的要求，市場上較難購到。再結合故障現象分析，可能為開關管Q2低效，如β值降低，使TC2儲能下降，電路帶載能力變差；也可能為Q1的工作偏移，對Q2基極電流分流能力過強，使電源帶載能力變差。

但手頭無原型號開關管，用戶催修甚急。試調整電路，將分流調整管的工作點下調，使之降低對Q2基極電流的分流作用，進而提升開關管Q2的導通能力，使TC2儲能增加。試將與電壓反饋光耦串接的電阻R6（330歐）串聯47歐電阻，以減小Q1的基極電流，進而降低其對Q2的分流能力，使電源的帶載能力有所增強。

上電試機，無論加載或啟動操作， 5V均穩定輸出5V，故障排除（此故障排除是采取了權宜之計，應急修復的措施，并未查出和更換故障元件，對故障進行根治）！　　故障推斷：

1. 開關管Q2有老化現象，放大能力下降，Ic值偏低，開關變壓器儲能變小，而使電源帶載能力變差；
2. 分流支路有特性偏移現象，使分流過大，開關管得不到良好驅動，從而使電源帶載能力差。第一種原因可能性大。

附記：以后該臺變頻器又因模塊損壞故障送修，手頭有QM5HLL-24管子，故換掉開關管Q2，將串接47Ω電阻解除，恢復原電路后，開關電源工作正常。說明該機器開關電源電路帶載能力差的故障原因，確系Q2開關管低效所致。

接地故障是一種變頻器常見的故障，是變頻器內部系統檢測到輸出部分的漏電現象。

當變頻器輸出部分與變頻器外殼、或電機電纜與PE線、或電機繞組線圈與電機外殼短路后，變頻器就會檢測到接地故障。還有一種情況，當電機電纜太長，其等效電容也在增加，也有可能會出現接地故障。

檢修接地故障，要先判斷接地故障來源于變頻器內部還是變頻器外部，方法是拆除電機電纜引線，如果接地故障消失，問題在變頻器外部，如果接地故障依然存在，故障在變頻器內部。

對于變頻器內部的接地故障，視情況更換部件檢查。對于外部原因引起的接地故障，需要使用兆歐表檢測電機繞組對外殼的絕緣、電機電纜對PE線的絕緣?；驒z查電纜是否過長引起的等效電容的增加。

2.過電流故障

過電流故障是一種多方面原因引發的故障。常見的過電流故障的原因是由于負載過重引起的。電纜的絕緣性能降低、電機繞組的絕緣性能降低也是引起過電流故障的其中一種原因。

變頻器與電機的匹配選型也很重要，選型時一定要保證在對應負載情況下，變頻器輸出電流比電機額定電流大。電機額定電流數據設置偏小，也有可能會引起變頻器報過電流或過載故障。

檢修過電流故障，先要從負載查起?？梢圆鸪姍C(jī)軸與負載的連接或有意的減輕負載，監控過電流故障是否消失，故障消失，表明過電流和負載有直接必然的聯系。如果是沒有變化，故障依然存在，就要考慮與電機或電機電纜的絕緣有一定關系。

試著拆除電機電纜與變頻器之間的連接，檢查變頻器的運行情況。如果變頻器運行（沒有連接電機）沒有故障出現，監控變頻器輸出沒有缺相現象，可以判斷變頻器不存在問題。需要進一步檢查電纜以及電機的絕緣強度。使用兆歐表遙測電纜及電機繞組的絕緣。（切記不允許使用萬用表檢測絕緣）再其次要檢查變頻器與電機的匹配，變頻器輸出電流值是不是小于電機額定電流。

另外還有些特殊情況要考慮，變頻器使用的環境溫度是否超高、是否在超海拔情況下運行、是否在較高的載波頻率下運行等，這些異常情況都會使變頻器的輸出能力減低，最終也會容易引起過電流故障。

3.短路故障

短路故障指的是變頻器輸出側（連接電機部位）產生了直接短路（輸出2點之間電阻為零）或者是輸出側的絕緣電阻變小，當變頻器檢測到這些情況，啟動后就會立即報短路故障。

檢查短路故障，從變頻器輸出側著手。拆開電機電纜，在變頻器輸出側不連接電機情況下，觀測變頻器運行情況，運行變頻器并檢測輸出電壓達到輸入電壓，并且輸出電壓三相平衡。可以判斷變頻器不存在短路故障。問題來自于外部。主要檢查連接在變頻輸出測的電纜的絕緣或者是電機繞組的絕緣，絕緣電阻值為零或者是有所減小，要及時更換。

4.變頻器過溫故障

變頻器過溫，指的是變頻器功率器件的散熱片溫度達到了機器的報警極限或是故障極限，達到報警極限時，設備提示報警信息，不停機。達到故障極限時設備故障停機，保護變頻器。

變頻器過溫故障的檢查要從散熱和溫度檢測2個方面進行分析。變頻器運行時會產生大量的熱，大多數是靠風機散掉。風扇的運行直接影響著變頻器的散熱，所以，要先檢查風機的運行情況。有些變頻器的風機是交流電源供電，風機的轉向還與電源的相序有關系，這點不能忽視。

除了風機，還有變頻器內部的散熱片，特別是運行時間較長的變頻器，有的使用環境比較惡略，內部的散熱片透氣孔被堵住，也會影響變頻器的散熱。再說變頻器的溫度檢測，當變頻器實際溫度升高到故障的極限設定值后，其溫度檢測電路就會命令保護電路動作，關斷啟動命令，停機保護。這表明變頻器沒有故障，這種動作是正常的保護。

如果變頻器的實際溫度并沒有升高，但報出了過溫故障，這就是一種異常情況，要檢查變頻器內部問題。所以，變頻器的過溫故障的檢查要先判斷變頻器的實際溫度是否有過高，最簡單的辦法就是觸摸變頻器外殼的溫度，外殼溫度確實很高，要檢查變頻器的散熱情況，風機的運行以及內部的散熱片是檢查的重點。外殼溫度沒有升高趨勢，過溫故障就來自于變頻器的內部。
